Drives TWERD Energo-Plus

Para Aplicaciones Petroleras y Propositos Generales

TWERD ENERGO-PLUS Drives para Soluciones de Levantamiento Artificial en Oil & Gas y la industria.

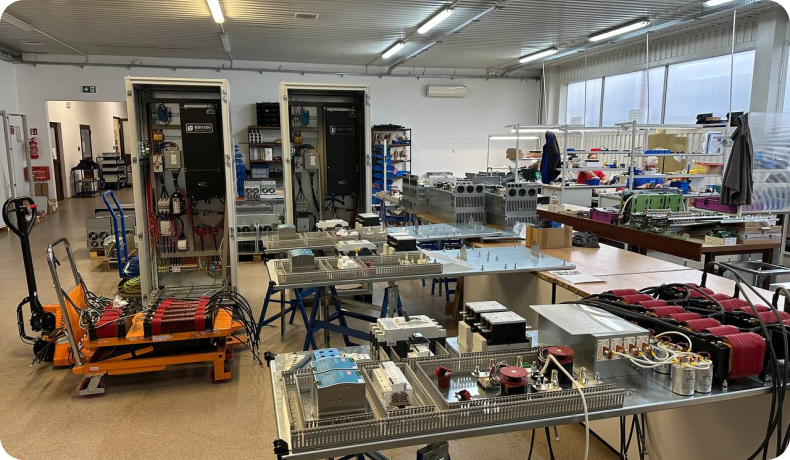

Variadores de Frecuencia TWERD

Soluciones adaptadas al nivel de filtrado de armónicos necesario: 6, 12, 18 o 24 pulsos, Regen AFE "Active Front End“
Armario adaptado a las limitaciones especificas del sitio
Protección de IP20 a IP55.
Instalación “para interior” o “para exterior”
Potencias desde 60 hasta 1200 HP
Aplicación BCP, BES, o Bombeo Mecanico.
Fácilmente transportable.
Solución con regeneración que permite devolver la energía a la red.
No requiere resistencia de frenado.
Garantiza un THD inferior al de una solución clásica de seis pulsos e independiente de la carga
Aplicación dual, BCP / Balancín

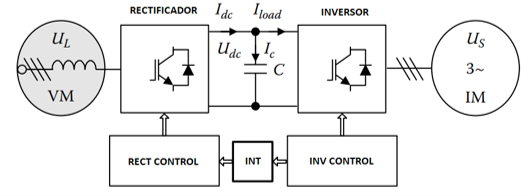

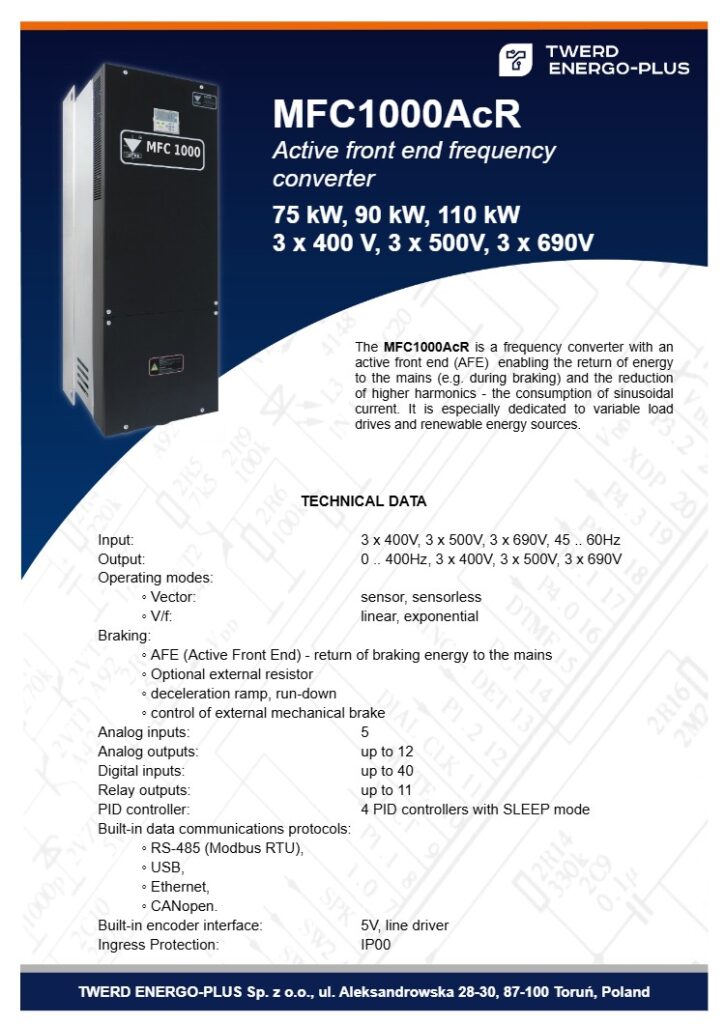

MFC1000 AcR Active front End

Tecnología Active Front End (AFE) regenerativo, la cual consiste en el reemplazo del tradicional rectificador no controlado basado en diodos, por un rectificador totalmente controlado basado en IGBTs de última generación, los cuales son manejados mediante algoritmos de control vectorial que permiten tener un control preciso en el flujo de potencia y a su vez brinda robustes a la operación del motor ante perturbaciones en la red.

THDi less 5%

Mas eficiente solucion en
reduccion de armonicos

Caracteristicas

Documentos

Caracteristicas

Documentos

Ventajas de usar Variadores AFE

THDi<5% sin necesidad de filtros armónicos.
Algoritmo de control de potencia reactiva lo cual permite mantener un factor de potencia unitario.
Algoritmo de control del voltaje del Bus DC, lo cual permite garantizar estabilidad en voltaje suministrado al motor a pesar de que existan caídas de tensión en la red de alimentación.
Algoritmo de control del voltaje del Bus DC, lo cual permite garantizar estabilidad en voltaje suministrado al motor a pesar de que existan caídas de tensión en la red de alimentación.
Solución compacta y modular, ideal para soluciones paquetizadas como Power House, además de optimizar costos de integración en armarios uso exterior, al reducir espacio, componentes y tiempo de integración.
Flujo de potencia bidireccional, lo cual permite enviar energía a la red en casos que la aplicación así lo requiera, sin necesidad de resistencias de frenado.

Comparativa VFD AFE vs VFD 6 pulsos con Diodo

	TECNOLOGIA AFE	TECNOLOGIA DIODO RECT
Regeneracion
THDi	menos 5%	70-80% (sin filtro)
Control de tension bus
Requiere uso de resistencias de frenado
Facto de potencia	1	0.955

MFC1000
para Bombeo cavidad progresiva (BCP)

MFC1000
para Bombeo Mecanico (BM)

MFC1000
para Bombeo Electrosumergible (BES)

Principales Caracteristicas

Algoritmo de control vectorial para alta precisión de torque y velocidad
Alta reducción de armónicos (THDi < 5%)
Factor de potencia unitario
Flujo de energía bidireccional
Gestion Micro-cortes Electricos
Protecciones integradas

Control inteligente de torque en la bomba
Control de velocidad mediante variables de fondo y superficie
Control de Backspin
Monitoreo de variables de operación
Re-arranque automático
Aplicacion Doble Motor

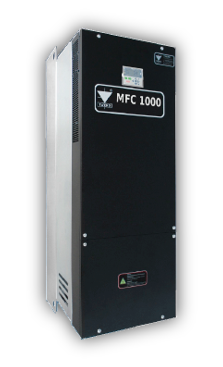

MFC1000 AcR
Firmware Bombeo Cavidad progresiva (BCP)

El variador de velocidad MFC1000/AcR es un convertidor con tecnología de frente activo AFE, lo cual permite excelentes prestaciones en cuanto a la reducción de armónicos enviados a la red, además de mantener un factor de potencia unitario y permite la operación en los cuatro cuadrantes.

Utiliza el control de torque con modulación vectorial como tecnología de base para cumplir las exigencias de alto torque de arranque, precisión en velocidad y control de torque.

Apropiada para gran variedad de aplicaciones, este ofrece control PID, interfaz de operación sencilla, extensión I/O flexible, módulos de comunicación fieldbus, protección completa, adaptación a condiciones ambientales severas, fácil mantenimiento.

Cuenta con un software BCP diseñado especificamanete para satisfacer los requerimientos mecanicos y electricos de la insdustria petrolera garantizando una mayor confiabilidad: disminucion de los barriles diferecidos asociados a micro cortes electricos.

Restablecimiento oportuno de la produccion mediante las opciones de control Backspin y rearranque automantico.

Optimizacion de la produccion y menor consumo energetico.

mejora sustancia en la calidad de energia: Equipos de bajo armonico con factor de potencia unitario, que no aportan contaminacion a la red, garantizando las mas optima utilizacion del sistema electrico.

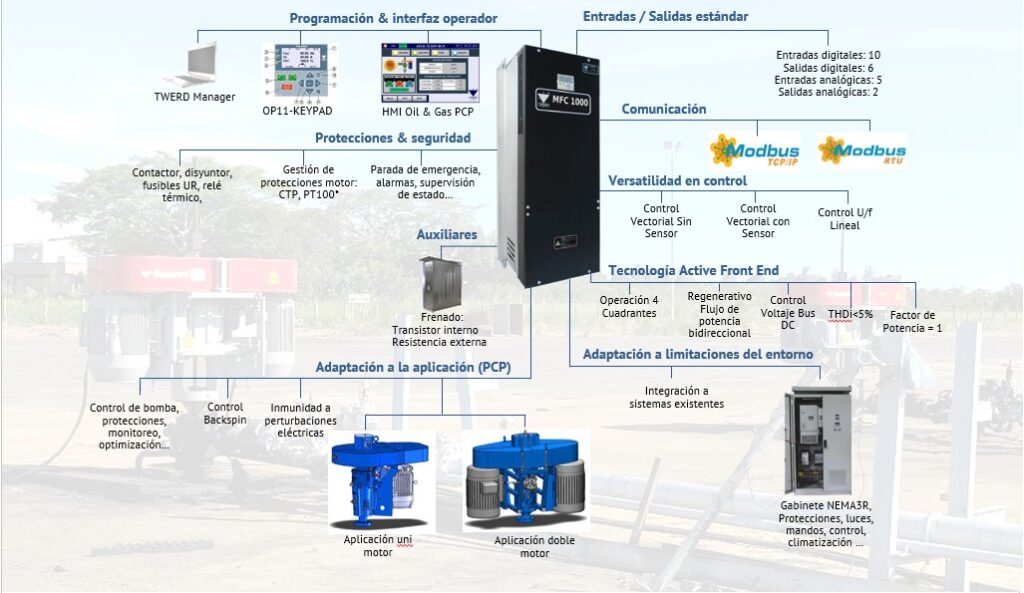

Esquema General MFC1000 BCP

HMI Para aplicaciones BCP

Pantalla grafica tactil con software basado especificamente diseñados para brindar la mayor confiabilidad y control en sistemas de levantamiento artificial por bombas de cabidad progresiva (PCP) con la capaidad de operar sin conexiones externas de sensores de fondo, superficie y de la bomba. Solucion integrada completa sin necesidad de PLCs Externos.

La HMI petrolera, diseñada específicamente para bombas BCP, es una herramienta clave que facilita la configuración rápida y amigable del variador de velocidad TWERD. Su interfaz se adapta al lenguaje del operador de campo, garantizando una programación más precisa del VFD. Además, permite una respuesta ágil ante posibles fallas, reduciendo tiempos de parada y optimizando la producción

Caracteristicas

Documentos

Caracteristicas

Documentos

Ventajas de Usar HMI Petrolera

Esta HMI no solo simplifica la configuración y operación del variador, sino que también mejora la seguridad, reduce tiempos muertos y aumenta la eficiencia de producción en aplicaciones petroleras con bombas BCP.

Reducción de tiempos de parada gracias a diagnósticos y acciones rápidas ante fallas.
Mayor precisión en la configuración del VFD, adaptada al lenguaje del operador.
Optimización de la producción al mantener la bomba en condiciones seguras y eficientes.
Facilidad de uso y aprendizaje por su interfaz intuitiva y menús claros.
Mejor mantenimiento predictivo mediante registros históricos y datalogger.

Caracteristicas Tecnicas MFC 1000 AcR para Levantamiento Artificial PCP

Entrada	Potencia	150 HP
		Voltaje	3-phase AC 380V-480V (-15%-+10%)
		Frecuencia de entrada	60 Hz ±5%
		Tecnologica de rectificador	IGBT Active Front End
		Frecuencia de conmutacion rectificador	2.5 kHz
		Factor de desplazamiento DPF = Cos phi	cos1 (fundamental)
		Micro-Cortes de Red	500ms
		THD de corriente	<5%
		Filtro de Entrada	LCL incorporado
		Cuadrantes	Si (Operación 4 cuadrantes)
Salida	Frecuencia de Salida	0,0...400 Hz U/f operation mode 0,0120 Hz - Vector operation mode
		Corriente de Salida	180 A
		Voltaje de Salida	0 a Un
		Eficiencia	98% a carga nominal
Sistema de Control	Metodo de Control	Escalar U/f Lineal, Cuadrática Vectorial DTC-SVM sin sensor Vectorial DTC-SVM con sensor de posición de rotor
		Frecuencia de conmutacion	1 a 8 kHz
		Modulador	SVPWM
		Tipo de referencia de velocidad	Entradas Analógicas Panel de control Potenciómetro Controlador PID Bus de comunicación RS232 o RS485 Otras posibilidades.
Capacidad de sobrecarga	Torque de sobrecarga instatanea 0-60 Hz, 60 segundos	150%
Capacidad de sobrecarga		Torque de Arranque (Entre 0 a 0.5 Hz) 3 segundos	200%
Condiciones ambientales	Temperatura ambiente operacion	-10°C a +50°C
		Temperatura ambiente almacenaje	-25 Ca +55°C
		Humedad	5% a 95%
		Altitud	1000 msnm
Protecciones	Proteccion Motor	Rotor bloqueado Sobrecarga Motor (modelo térmico), Limitación corriente de salida Desbalance de corriente Desbalance de voltaje Sobre-temperatura motor (PT100, PTC) Limitación de Velocidad Limitación de Torque Discrepancia de velocidad Falla a tierra
Protecciones		Protecciones Drives	Sobrecarga IGBT's, Perdida de fase Bajo voltaje de entrada Alto voltaje de entrada Limite Alto voltaje DC Bus voltaje, Bajo voltaje DC Bus Temperatura IGBT Sobre-temperatura filtro LCL Falla fuente de poder Falla a tierra Perdida de señal de entrada analógica Perdida de referencia de velocidad Parada de emergencia
Hardware	Entradas Digitales	10 entradas digitales Di1...DI10 Salidas Digitales 0/(15...24)V, Rin ≥ 3k 2. The possibility of obtaining up to 30 digital inputs on expansion cards.
		Salidas Digitales	6 salidas digitales a relé K1... K6 - breaking capacity: 250V/1A AC, 24V/1A DC. . The possibility of obtaining up to 11 digital outputs on expansion cards.
		Entradas Analogicas	5 entradas analógicas A10: 5 entradas analógicas AI0: voltage mode 0(2)... 10V, Rin ≥ 200k Al1, A12, A13, A14: voltage mode 0(2)... 10V, Rin ≥ 100kΩ; current mode 0(4)...20mA, Rin = 250
		Salidas Analogicas	2 salidas analógicas A01, A02: Voltage mode 0(2)...10 V Current mode 0(4)...20 mA
Comunicacion	Puerto estandar	USB port RS485 port x 2 Ethernet
Comunicacion		Protocolos estandar	Modbus-RTU Ethernet (Modbus TCP)
Panel de control	Tipo	Removible
		Longitud	Hasta 10 metros (opcional)
		Leds de Visualizacion	LED RUN. Motor funcionand LED FAULT: Ocurrencia de una faila o alarma LED READY: En espera de orden de march
		Display LCD	Pantalla LCD Teclado con 10 teclas para controlar y configurar el variador, arranque, parada y reset, Respaldo de parámetros parada y reset, Respaldo de parámetros
Aplicacion	Aplicacion oil and gas	Aplicación Bombas de Cavidad Progresiva (BCP)
		Autonomia de operacion sin tension a maximca carga	Si ocurre una interrupción en el voltaje de alimentación, el variador continúa operando utilizando la energía cinética del motor en rotación cambiando internamente el modo de control de control de velocidad a cero torque, con lo que se maximiza el tiempo de autonomia del del equipa sin tensión hasta 500ms
		Control Backspin	Si (en parada normal y en ausencia de tensión)
		Data Logger	Capacidad de almacenamiento en memoria de hasta 20 variables operacionales, a una frecuencia de muestreo ajustable en segundos par un lapso de 3 meses. Registro de eventos con hora y fecha mediante uso de RTC (reloj tiempo real). Descarga de datos mediante puerto USB 1)
		Software de Aplicacion BCP	Control y protección del torque en las cabillas (Torque de regulación y Torque de Disparo ajustable)2) Software con Control de la velocidad y el torque a través de las señales (Presión de Succión y Descarga, Temperatura de Succión y Descarga mediante señales 4-20ma) 3) Control de la velocidad a través de las señales de Superficie (Presiones de cabezal: tuberia y anular, Temperatura de Cabezal 4) Control de frenado de la cabilla en reverso (back spin)
Funciones de operacionales	N° de intentos y tiempos de rearranques	Hasta 6 re-arranques programables por el usuario y ajuste de tiempos mediante los parametros Total triats time y Delay time. Selección defallas a ser reseteadas mediante la función de reset automático
		Tiempo de acelracion programable	0 a 600 seg Programable Interno VFD Da 6000 seg Programable con aplicación HMI
		Tiempo de desaceleracion programable	Da 600 seg Programable Intermo VFD 0 a 6000 seg Programable con aplicación HMI
		Tipo de arranque	Kampa Rampa de aceleración lineal y tipo S. Rampa de aceleración para control de flackspin programable independiente de la utilizada en operación normat
		Tipo de torque de carga	Constante a Variable
		Tipo de parada	Rampa de desaceleración lineal y tipo S. rampa independiente configurable para zmergencia, función de gestión de backapi programatile por el usuario. Frenado por inyeccion de comeme continua mediante la función DC Hald Frenada por fluja
Funciones Especiales	PLC Interno	Posibilidad de controlar algún proceso externo sin necesidad de PLC externo, 48 bloques de función universales, 43 funciones: lógica simple y aritméticos, bloque secuenciador de 8 estados, 2 multiplexores con 8 entradas.
	Funciones Especiales	Regulador PID	Selección de origen de señal de referencia y origen de señal de realimentación, posibilidad de cambiar la polaridad de las señales de control de error, función Sleep, limitación de valor de salida.
		Funciones adicionales de panel	Definición de valores usuario para observación directa de los procesos, selección de unidad de medida, escala y origen de datos. Ajuste de contraste LCD
Regulaciones	Conformidad de productos	IEC/EN 50178:2003 IEC/EN 61800-5-1:2007 + IEC/EN 61800-3:2008 ISO9001
